等离子清洗机在锂电池模组pack工艺中的应用

文章出处:等离子清洗机厂家 | 深圳纳恩科技有限公司| 发表时间:2023-05-25
动力锂电池模组和PACK装配线生产模型解决方案是从生产到应用的核心环节。不同类型的动力电池单体都必须经过多体模组和PACK装配,并且检验合格之后,才能用于动力自行车上,所以动力电池的生产装配质量将直接影响新能源自行车的性能。动力方形电池生产线主要分为模组线、PACK线。根据追溯系统上传的电池容量信息,并通过电压电阻测试,依靠人工设置的电池分档工艺,对电池进行电压内阻测试,将电芯组装成模组,再将模组组装成箱体。

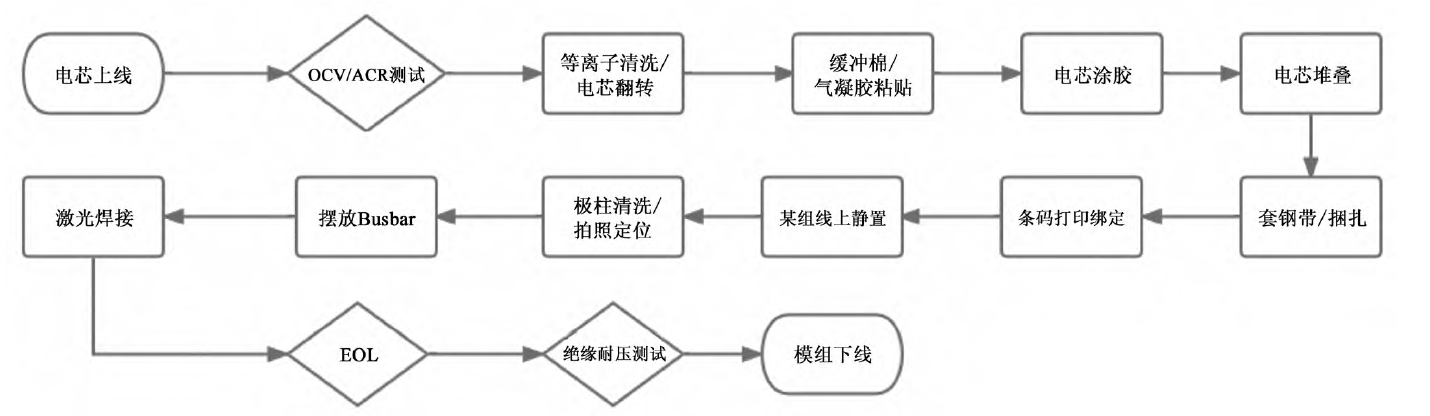

模组段工艺如图1所示,主要包括电芯上线、电芯OCV/ACR测试、电芯翻转/电芯等离子清洗、缓冲棉/气凝胶粘贴、电芯涂胶、模组堆叠、模组钢带/捆扎、条码打印绑定、模组线上静置、极柱清洗/拍照定位,摆放Busbar、激光焊接、EOL测试,绝缘耐压测试、模组下线。
 电池模组工艺路线
锂电池模组工艺路线

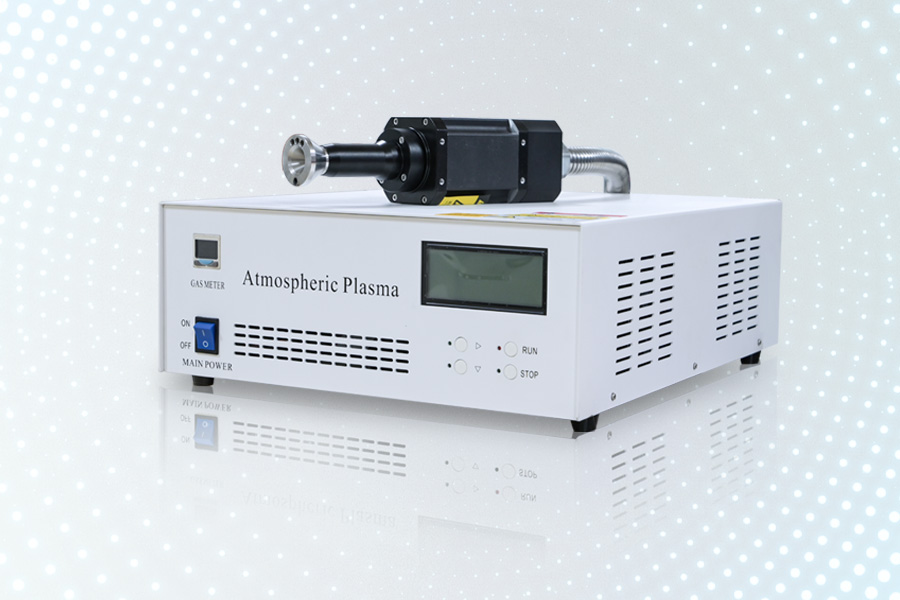

电芯等离子清洗机
电芯清洗用的等离子清洗机
等离子清洗机在锂电池模组pack中的应用

电芯翻转/电芯等离子清洗:机器人对模组所需极性的电芯排列顺序,对电芯进行翻转操作。机器人根据模组中电芯极性按位置摆放,给电芯涂胶,贴绝缘罩、隔热片同时可以对多个电芯进行翻转操作。等离子清洗机会对电芯进行相关清洗。等离子表面处理是一种干式处理方法,只对材料表面进行处理,是比较安全的清洗锂电池的方法,上料机械手通过视觉定位系统精准的将电芯和端板放入输送线的定位治具中,等离子火焰枪固定在XY伺服模组平移机构上,控制平移机构的移动轨迹,配合翻转机构,对电芯和端板的正反面均进行等离子清洗,运动轨迹可根据工艺要求预先设定,等离子清洗机可以去除电芯蓝膜表面的油质或者脏污,提高后续涂胶粘接的性能。
